01
路由管理入口
- 用户要看哪里
- 路由编码、来源、步骤数
- 正确结果
- 能进入目标路由详情
- 常见误区
- 停留在列表，不进入详情配置
02

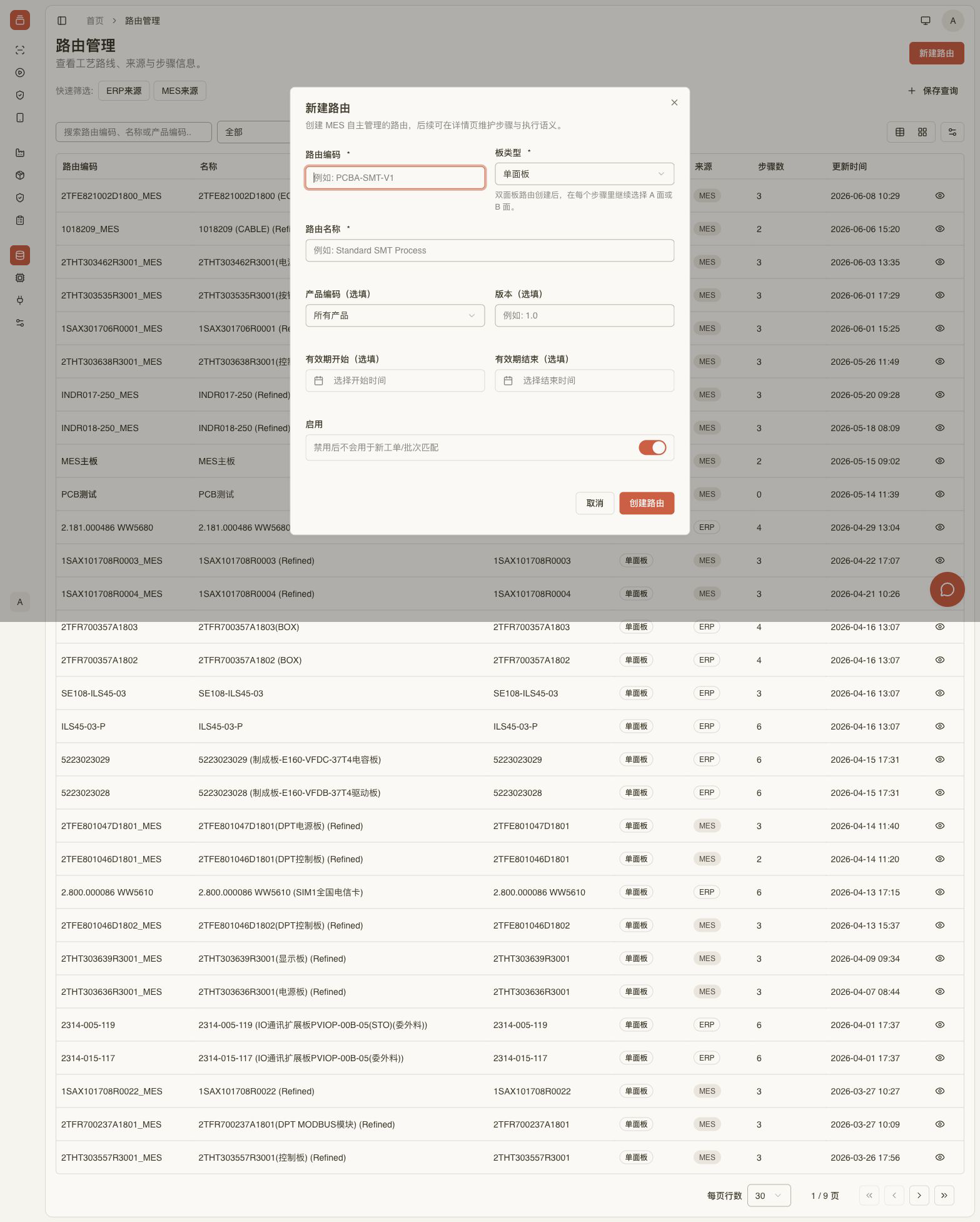

新建 MES 路由
- 用户要看哪里
- 路由编码、名称、板类型
- 正确结果
- 创建本地 MES 路由
- 常见误区
- 把 ERP 路由直接当演示样例修改
03

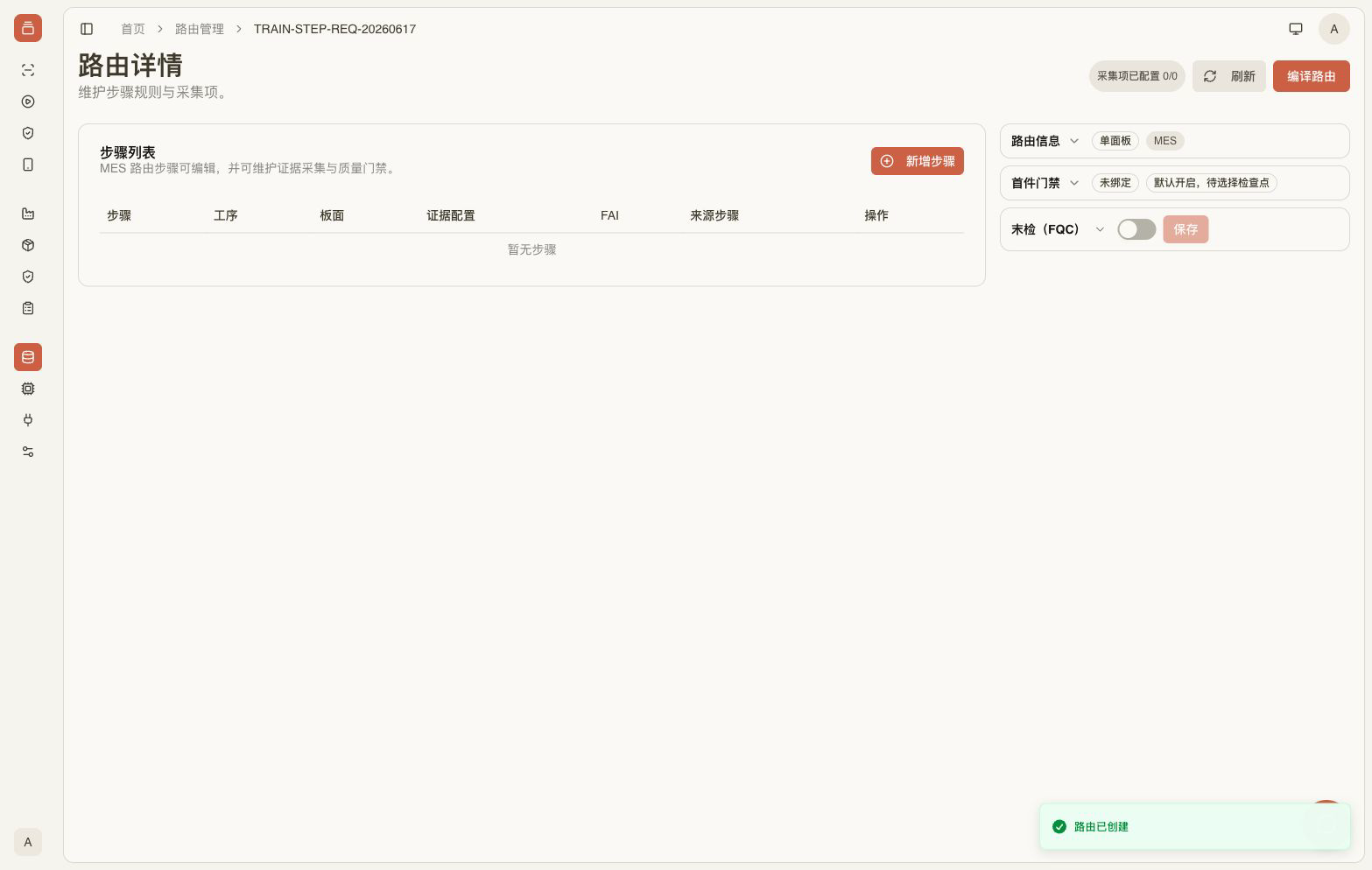

新路由创建后
- 用户要看哪里
- 步骤列表为空
- 正确结果
- 可以继续新增步骤
- 常见误区
- 以为路由头创建后已有步骤
04

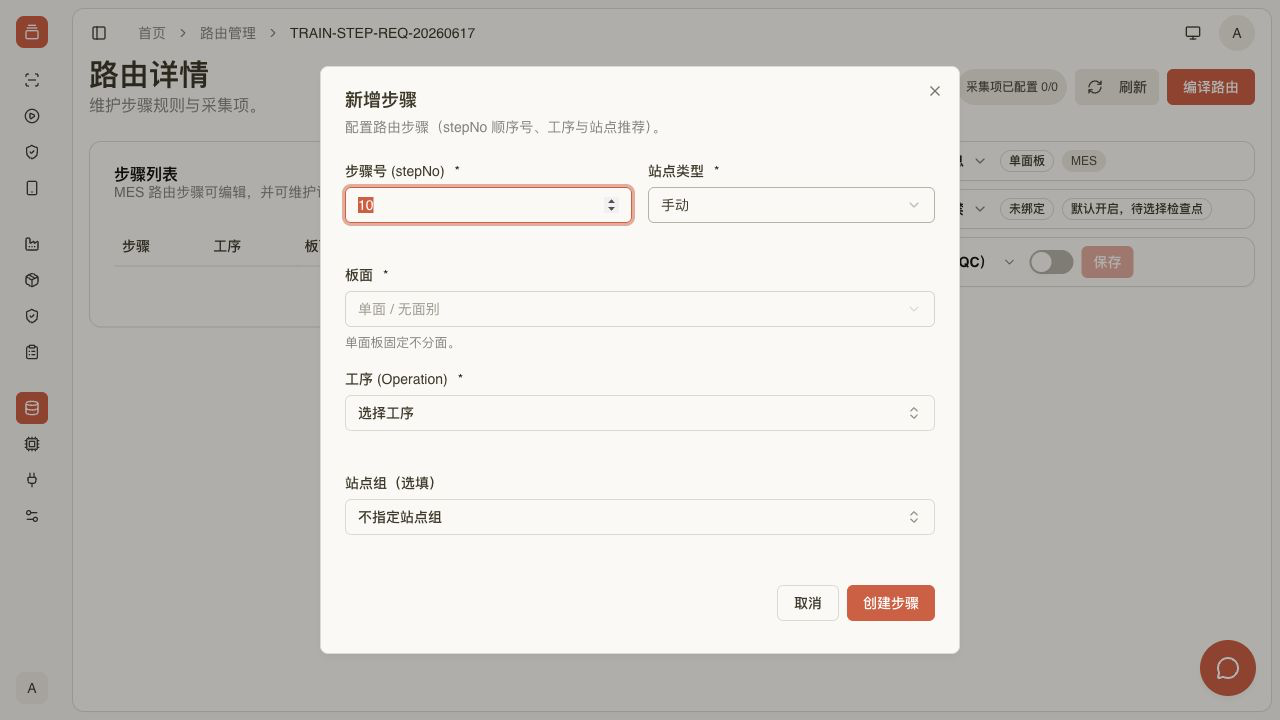

新增步骤
- 用户要看哪里
- 步骤号、工序、站点组
- 正确结果
- 步骤可以绑定工序和站点组
- 常见误区
- 工序和站点混用
05
演示路由步骤列表
- 用户要看哪里
- 插件、后加料、成型、BOX、涂油、QC、QA、包装
- 正确结果
- 步骤顺序完整
- 常见误区
- QC/QA 被误认为当前已有质量记录表
06
插件步骤要求配置区
- 用户要看哪里
- 受控检验要求区域
- 正确结果
- 能从下拉添加首件/末件
- 常见误区
- 把物料成型当下拉选项
07
插件首件已添加
- 用户要看哪里
- 首件要求行和启用开关
- 正确结果
- 首件要求已存在
- 常见误区
- 添加后忘记保存/编译
08
成型步骤三类要求
- 用户要看哪里
- 首件、末件、物料成型记录
- 正确结果
- 三类要求均启用
- 常见误区
- 物料成型记录不是首末件类型
09
编译路由
- 用户要看哪里
- 通知区 `编译成功`、`READY
- 正确结果
- 新 Run 可使用新配置
- 常见误区
- 保存步骤后不编译
10

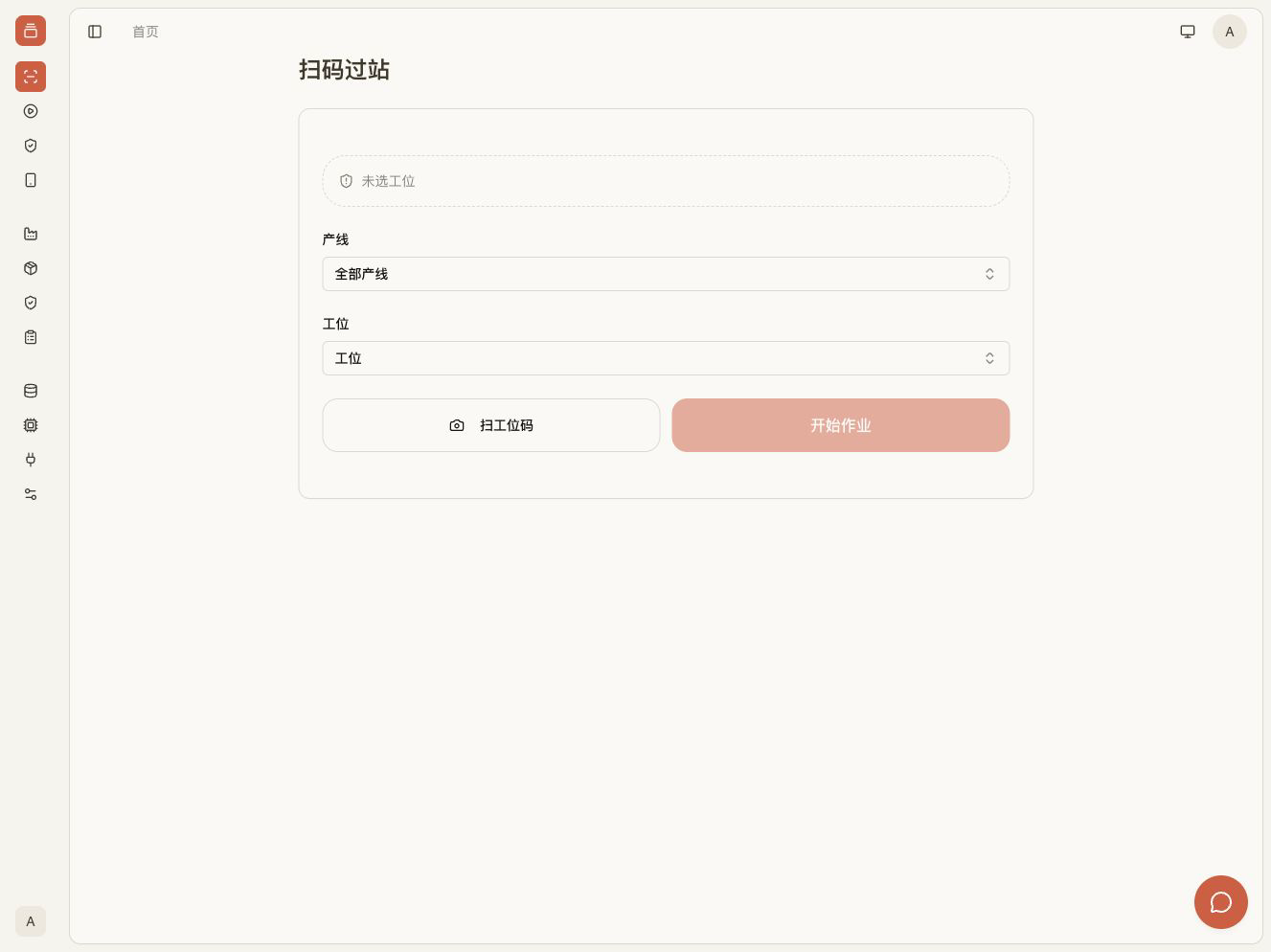

扫码过站入口
- 用户要看哪里
- 权限和工位选择
- 正确结果
- 能进入扫码页面
- 常见误区
- 无权限或未选工位就扫码
11

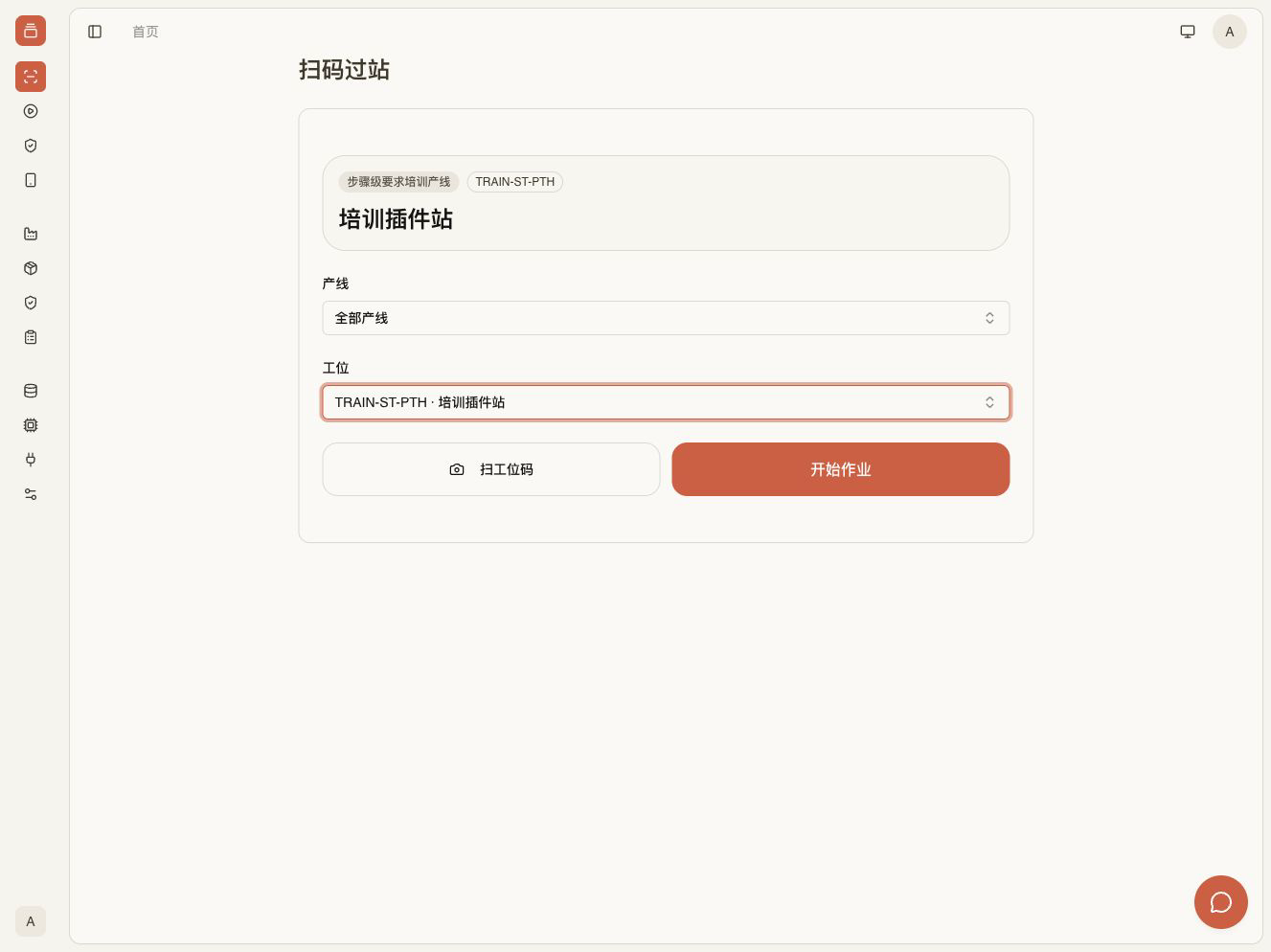

选择插件站
- 用户要看哪里
- 当前工位 `TRAIN-ST-PTH
- 正确结果
- 开始作业按钮可用
- 常见误区
- 选错工位导致步骤不匹配
12
开始扫码作业
- 用户要看哪里
- 扫码输入框
- 正确结果
- 页面显示可扫码
- 常见误区
- 未点击开始作业
13

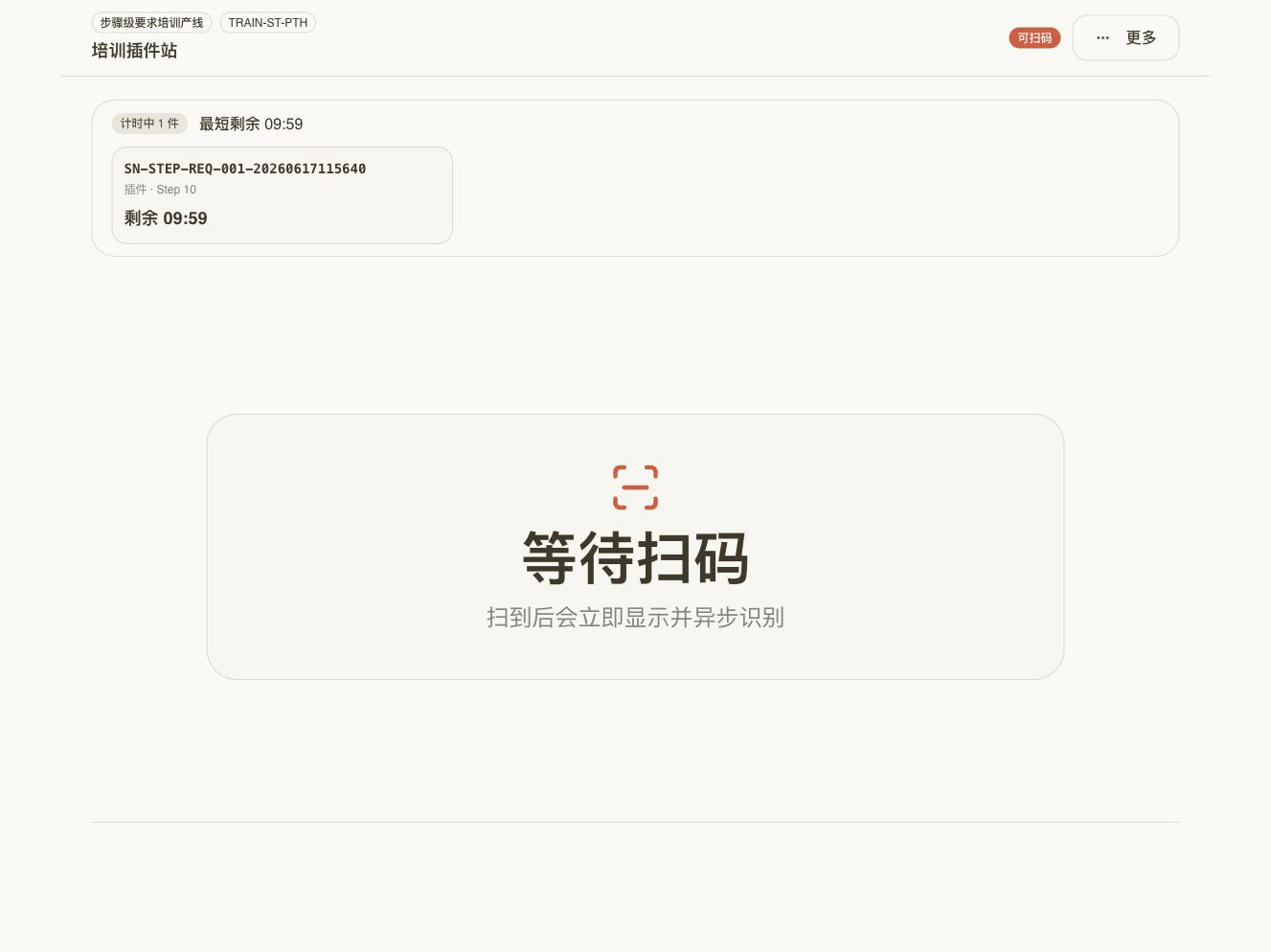

第一块 SN 进站
- 用户要看哪里
- SN、步骤、计时
- 正确结果
- SN 在插件 Step 10 计时中
- 常见误区
- 把进站当成出站完成
14

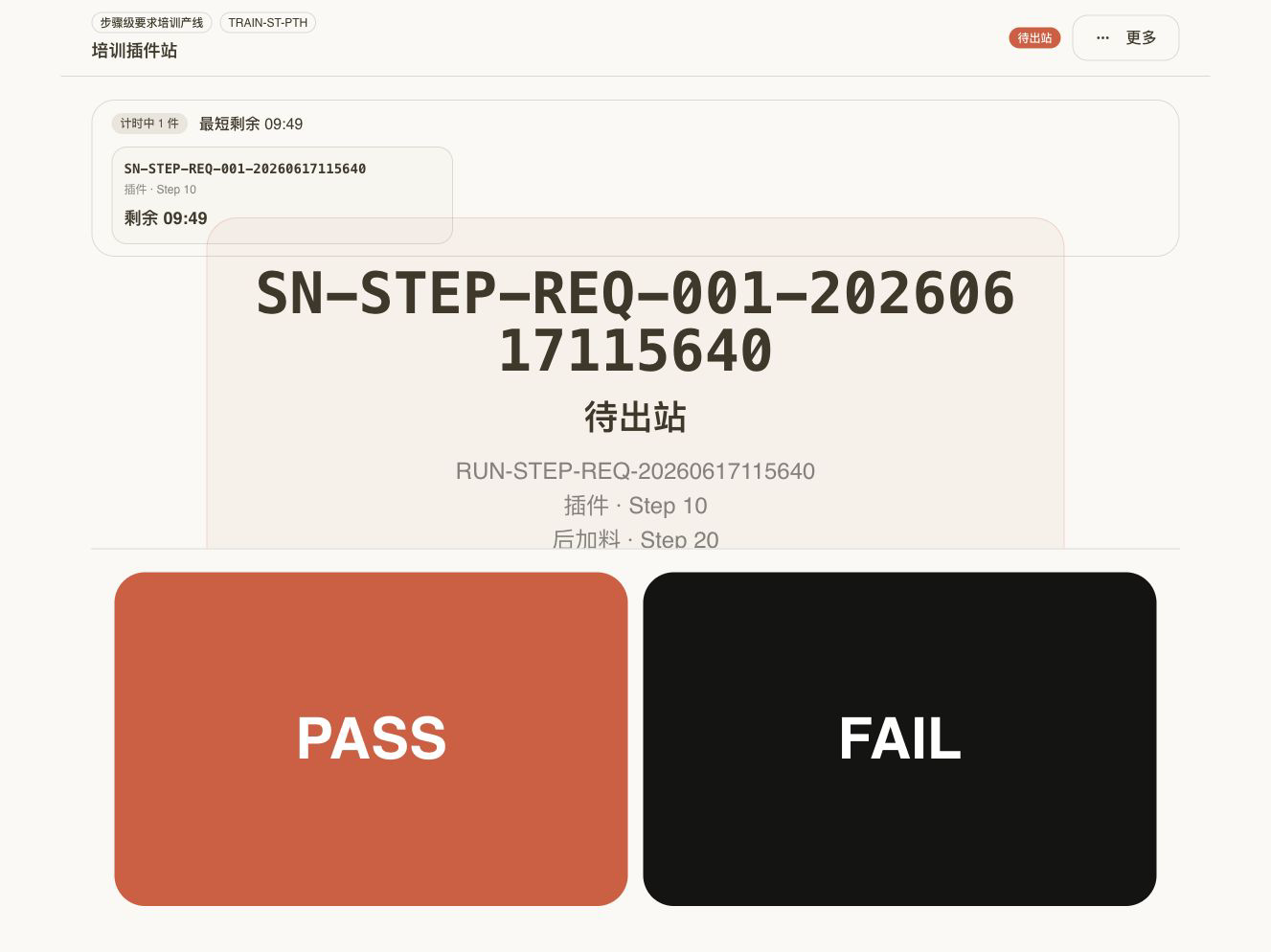

SN 待出站
- 用户要看哪里
- PASS/FAIL 按钮
- 正确结果
- 等待选择结果
- 常见误区
- 未点 PASS 不会触发出站门禁
15
PASS 被首末件门禁拦截
- 用户要看哪里
- “无法过站”和门禁提示
- 正确结果
- 系统阻止继续报工/完工
- 常见误区
- 重扫不能绕过门禁
16

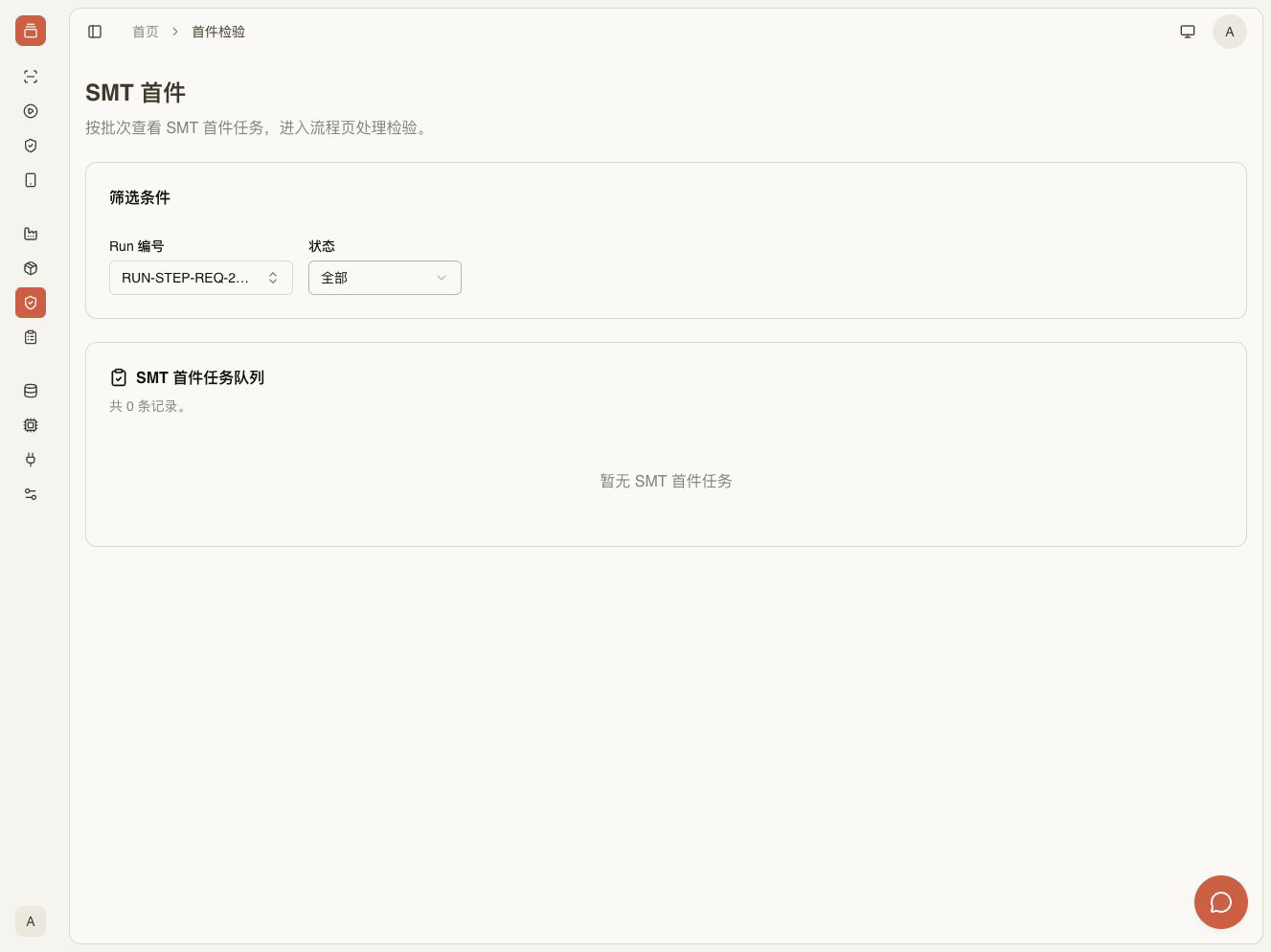

FAI 页面检查
- 用户要看哪里
- 当前 Run 是否有旧 FAI 任务
- 正确结果
- 本地无旧 FAI 任务
- 常见误区
- 把旧 FAI 任务等同步骤级首件
17

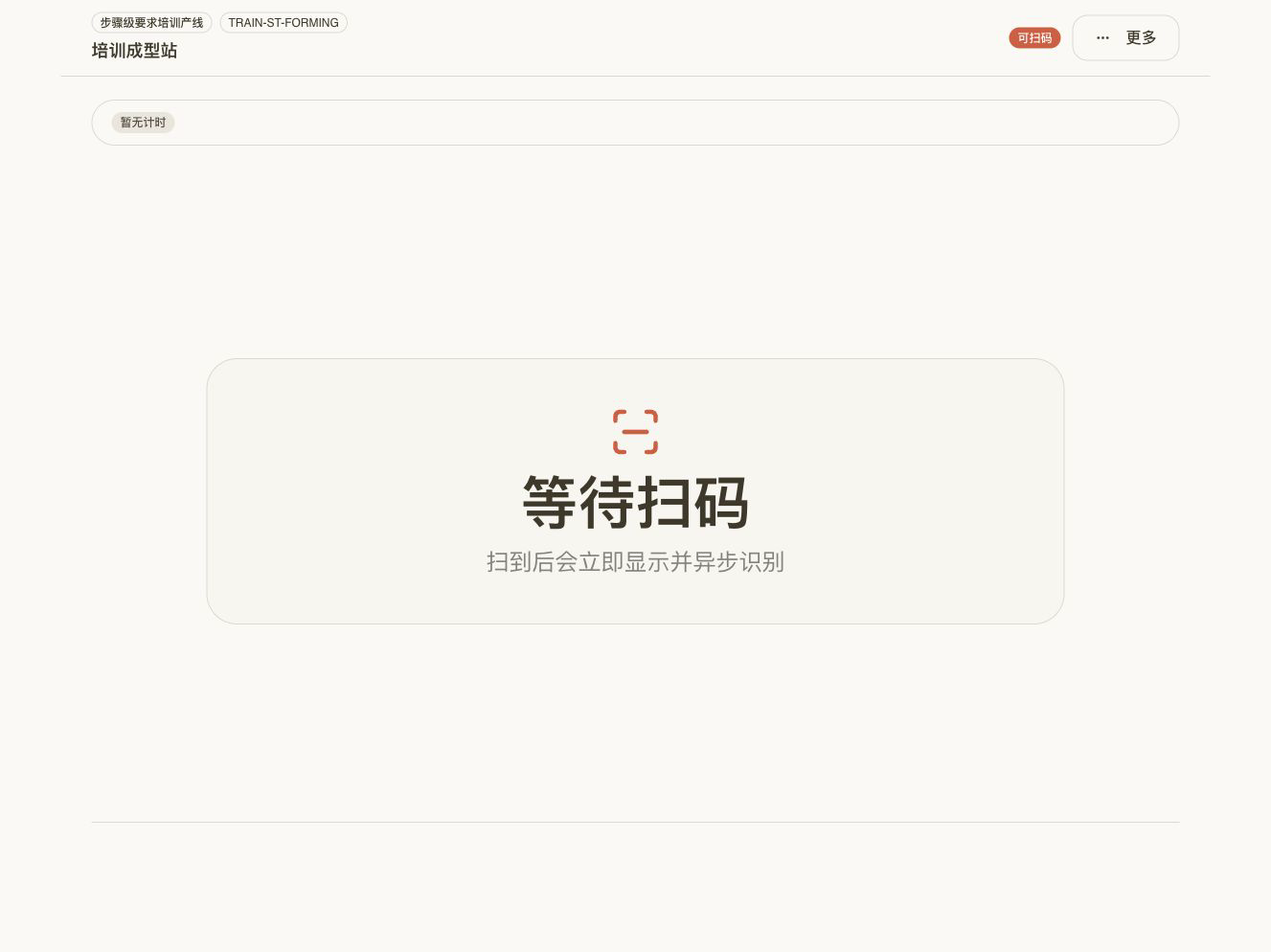

成型站作业
- 用户要看哪里
- 当前工位 `TRAIN-ST-FORMING
- 正确结果
- 成型站可扫码
- 常见误区
- 在错误工位扫成型 SN
18

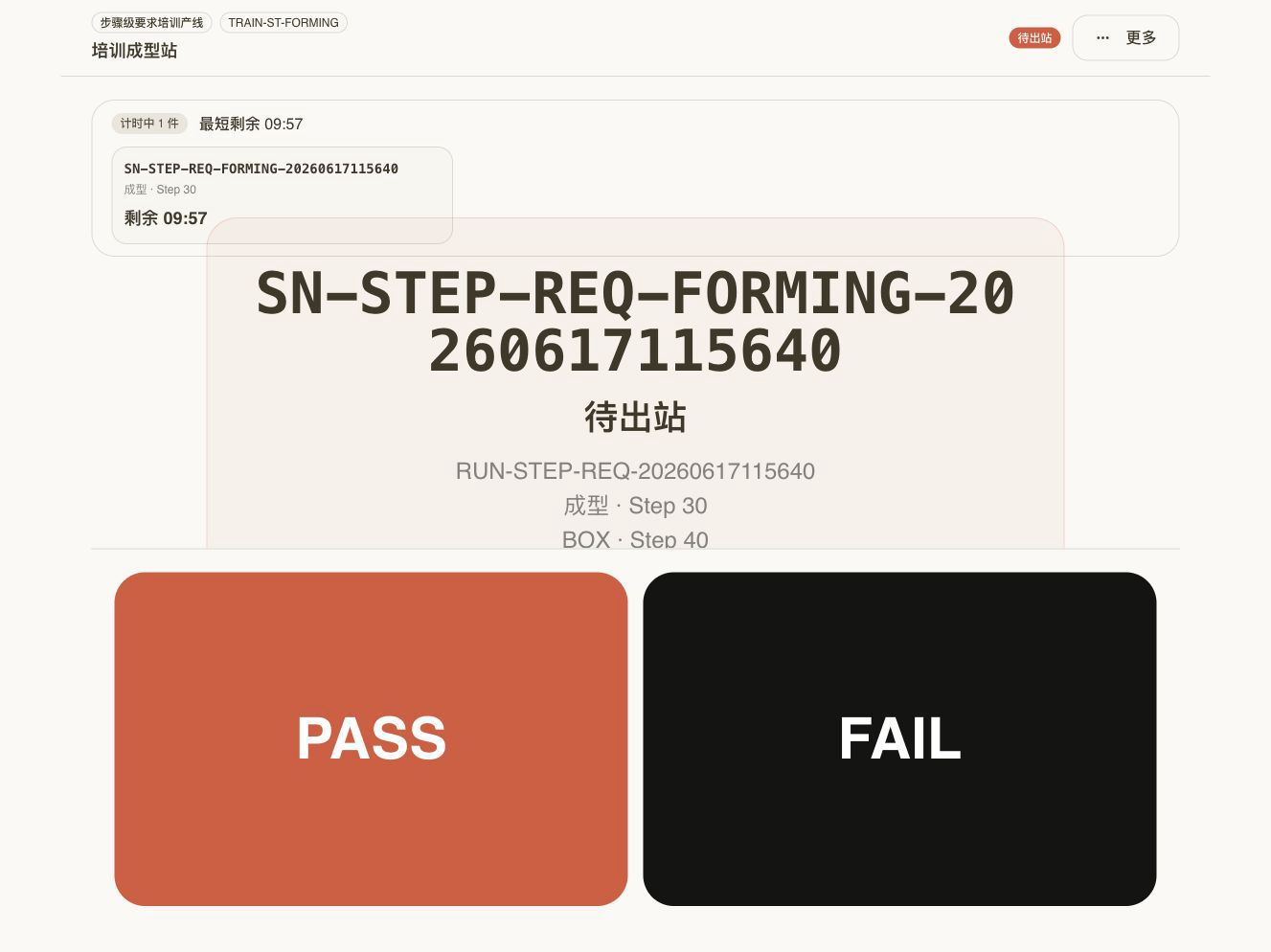

成型 SN 待出站
- 用户要看哪里
- PASS/FAIL 按钮
- 正确结果
- 准备触发成型记录
- 常见误区
- 只进站不出站
19

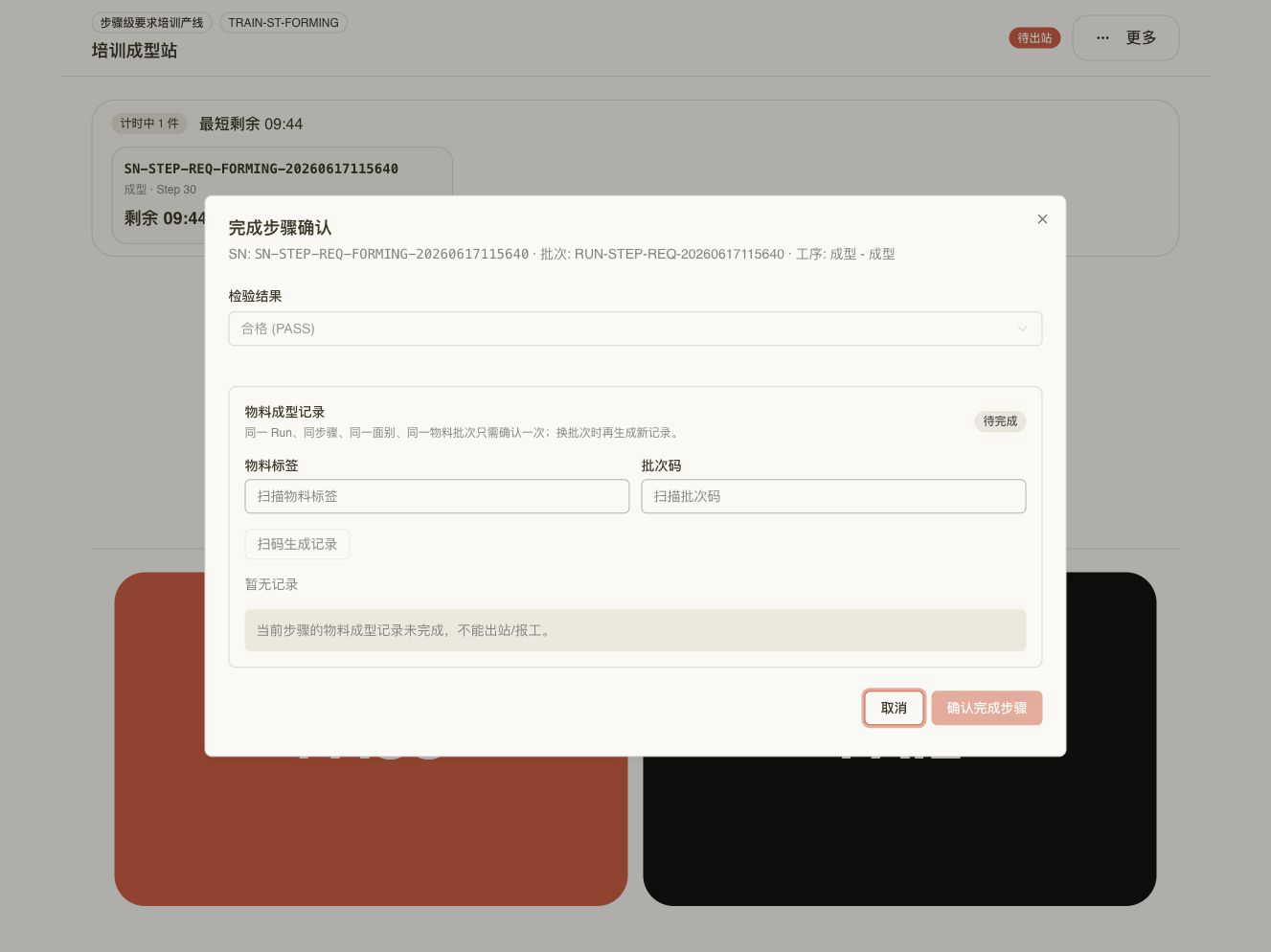

成型记录未完成
- 用户要看哪里
- 物料标签、批次码、禁用按钮
- 正确结果
- 未完成记录时不能出站
- 常见误区
- 以为可先出站后补记录
20

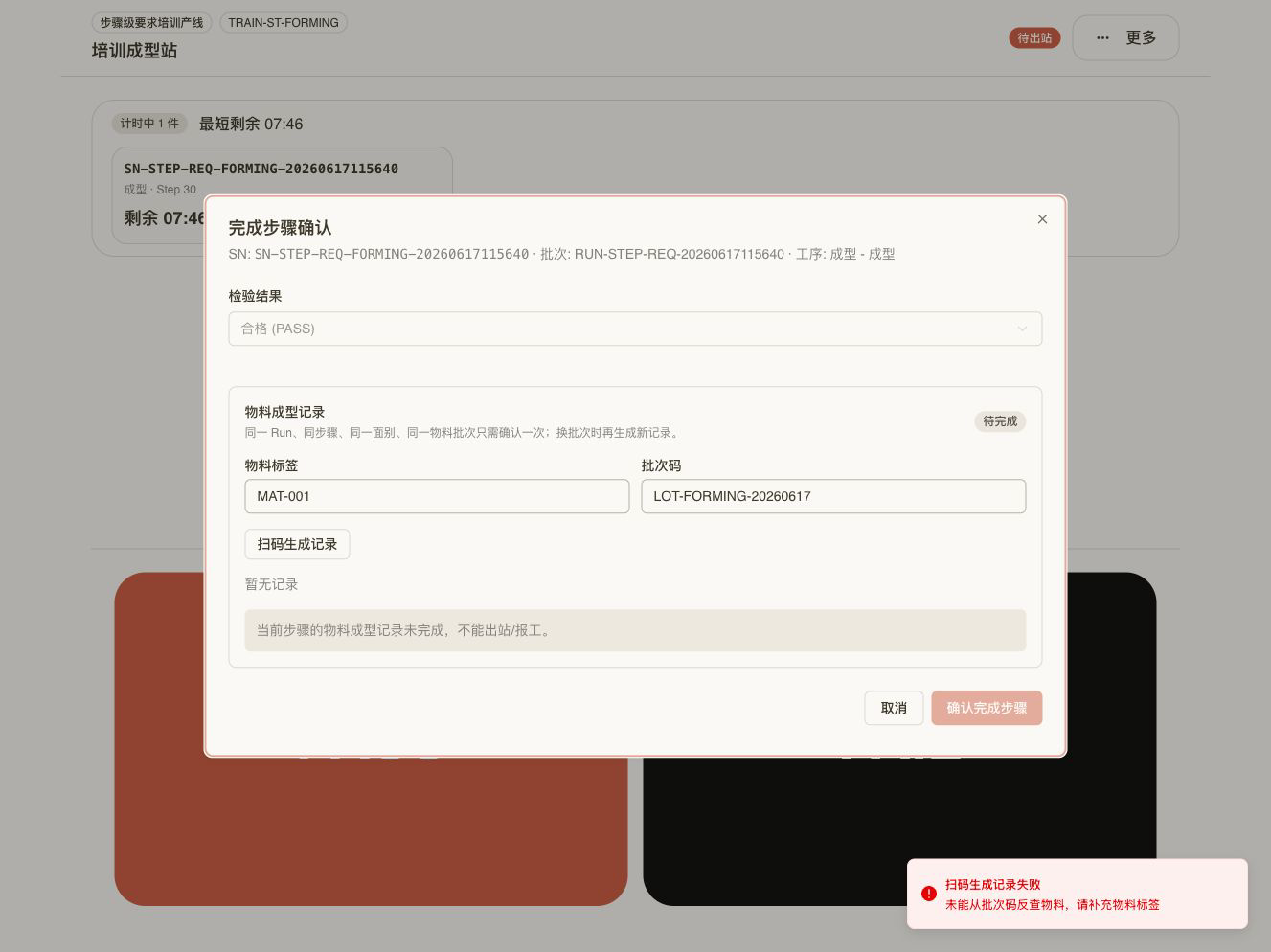

历史无效条码样例
- 用户要看哪里
- 错误提示
- 正确结果
- 说明旧样例条码不符合解析规则；当前成功路径见 27-29
- 常见误区
- 把旧失败截图当成当前推荐操作
21

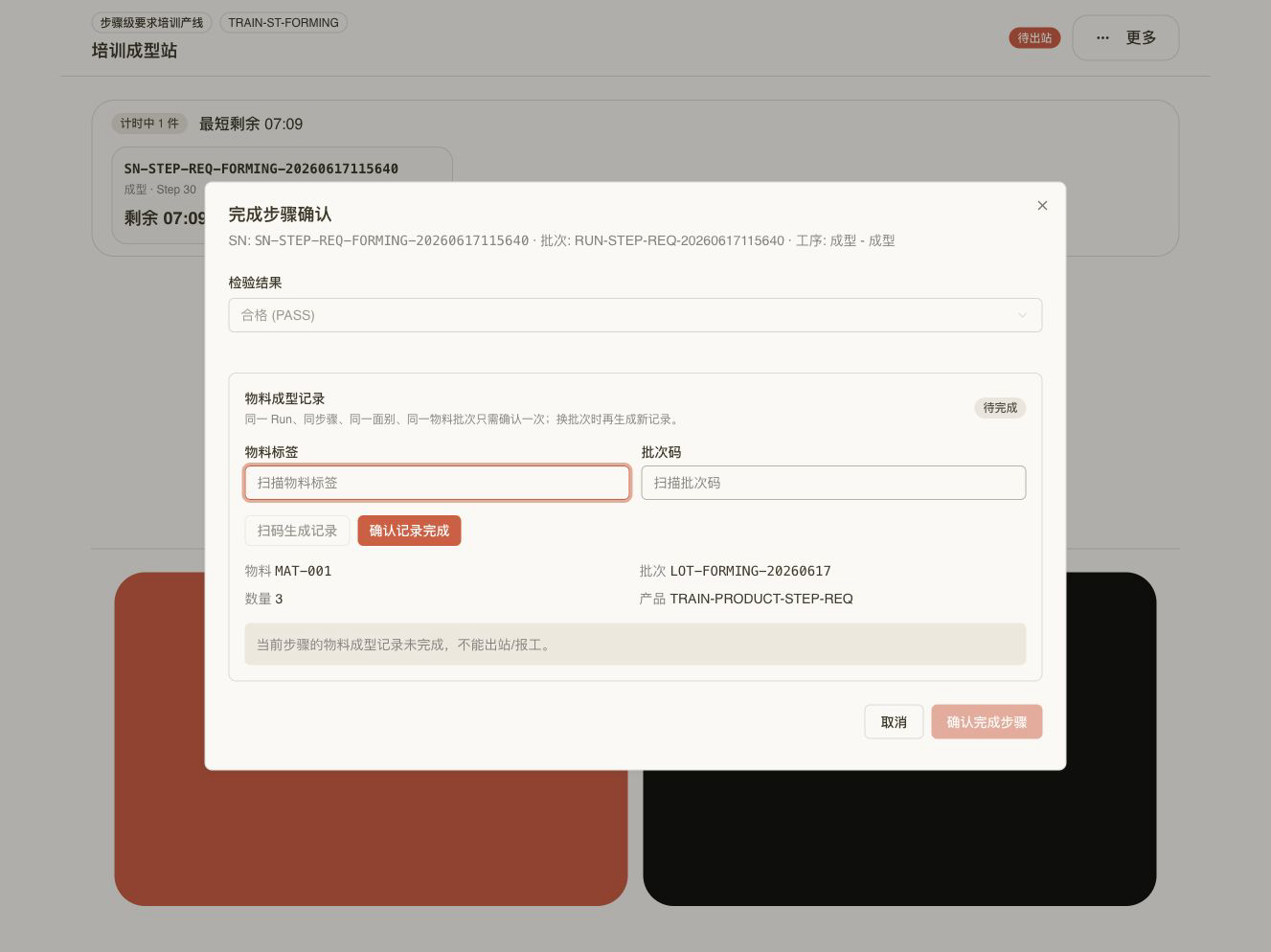

成型记录显示数量
- 用户要看哪里
- 物料、批次、数量、产品
- 正确结果
- 记录显示数量 3
- 常见误区
- 每块板重复生成记录
22

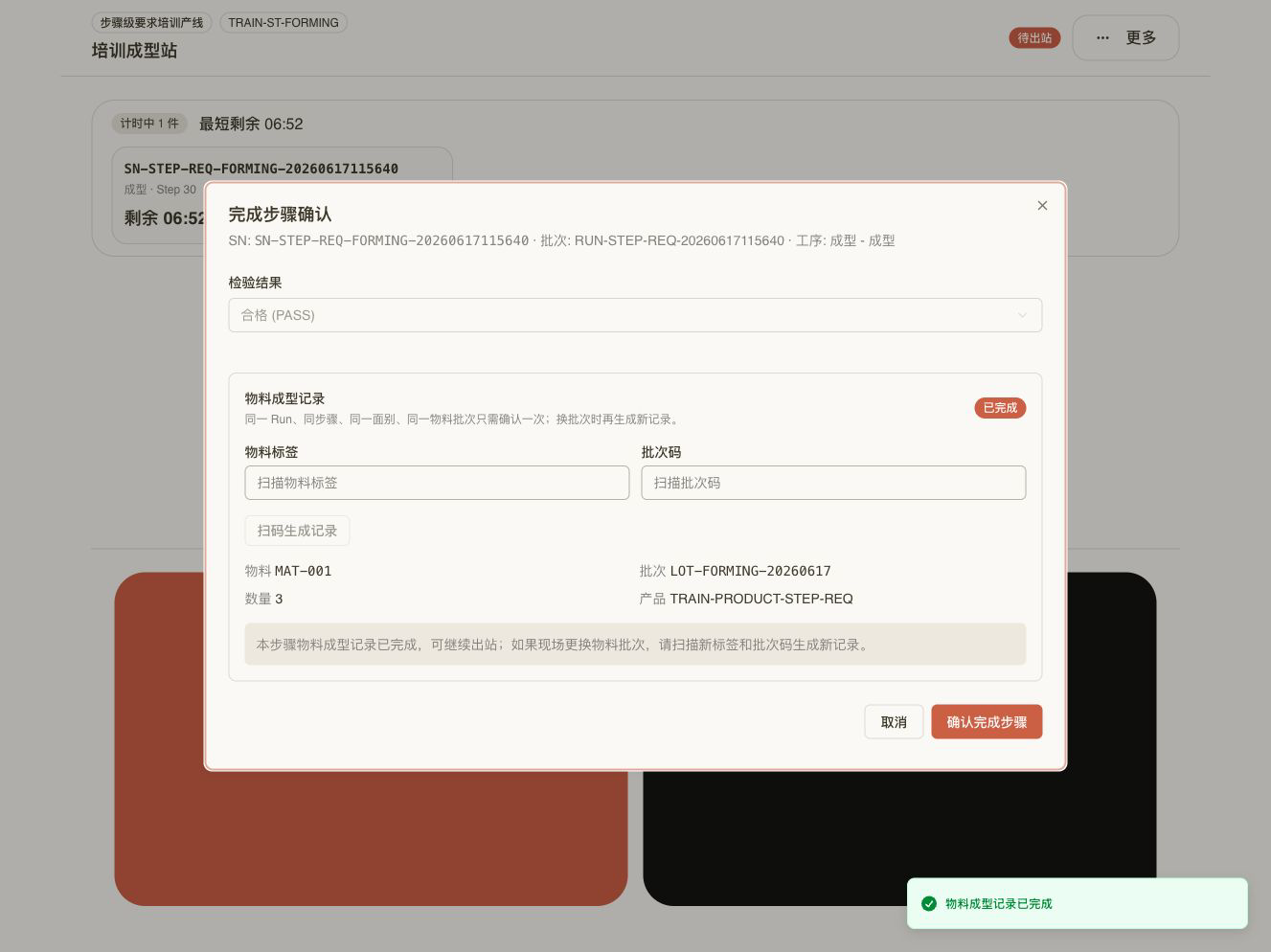

成型记录完成
- 用户要看哪里
- 已完成状态和可继续出站提示
- 正确结果
- 确认完成步骤按钮可用
- 常见误区
- 只生成记录但不确认完成
23
涂油普通 PASS
- 用户要看哪里
- 无特殊弹窗
- 正确结果
- PASS 后推进下一步
- 常见误区
- 未配置特殊要求也期待弹窗
24
QC 普通 PASS
- 用户要看哪里
- 无质量记录表弹窗
- 正确结果
- PASS 后推进下一步
- 常见误区
- 误写为当前 QC 可配置质量记录表
25
QA 普通 PASS
- 用户要看哪里
- 无质量记录表弹窗
- 正确结果
- PASS 后推进下一步
- 常见误区
- 误写为当前 QA 可配置质量记录表
26
末件 FAIL 当前步骤出站拦截
- 用户要看哪里
- “无法过站”“出站失败”和首末件门禁提示
- 正确结果
- PASS 出站被阻止，SN 仍停留当前步骤
- 常见误区
- 把末件 FAIL 当作只影响质量报表
27
成型记录未完成拦截
- 用户要看哪里
- 物料标签、批次码输入框和禁用的确认按钮
- 正确结果
- 未完成记录时不能出站/报工
- 常见误区
- 先 PASS 出站后再补物料记录
28
成型记录生成并带出数量
- 用户要看哪里
- 物料、批次、数量 3、产品信息
- 正确结果
- 扫码生成记录成功，数量从标签带出
- 常见误区
- 每块板重复生成同一物料批次记录
29
成型记录完成后放开按钮
- 用户要看哪里
- 已完成状态和可用的确认完成步骤按钮
- 正确结果
- 记录完成后可继续出站；其他门禁仍按配置判断
- 常见误区
- 只生成记录但不点击确认记录完成
